Ins Bauteil sehen,
ohne es aufzusägen.
Wir scannen Bauteile aus Kunststoff und Faserverbund im medizinischen Computertomographen. Bis 1.600 Millimeter Länge.
info@ctmaterialscan.comWelches Problem wir lösen
Sie wollen wissen, ob im Bauteil innen alles stimmt, bevor es eingebaut wird oder in den Versuch geht.
Also zersägen Sie es. Oder Sie prüfen eine Begleitprobe statt des Teils, das später eingebaut wird. Oder Sie fahren mit dem Ultraschallkopf darüber und sehen nur so viel, wie die Geometrie zulässt.
Was Sie bekommen

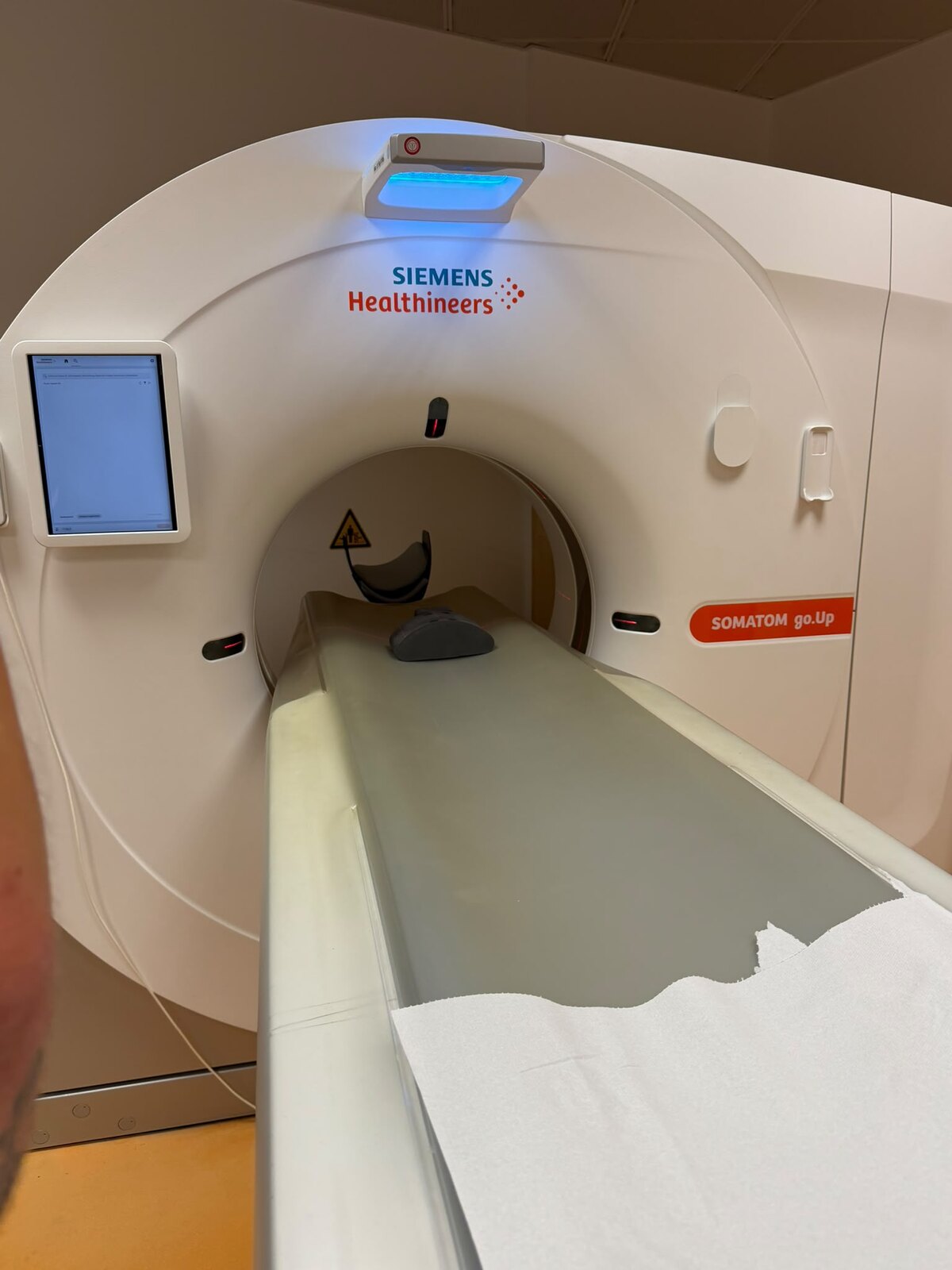

Wir nehmen Ihr Bauteil im medizinischen Computertomographen auf. Zerstörungsfrei, ohne Kontakt, ohne Vorbereitung, ohne Probenentnahme.
Sie bekommen den vollständigen Volumendatensatz. Hunderte Schnittbilder durch das ganze Bauteil, längs, quer und in jeder Ebene dazwischen, dazu das 3D-Volumen zum Drehen und Freischneiden. Als DICOM, auf Wunsch zusätzlich als Bildstapel.

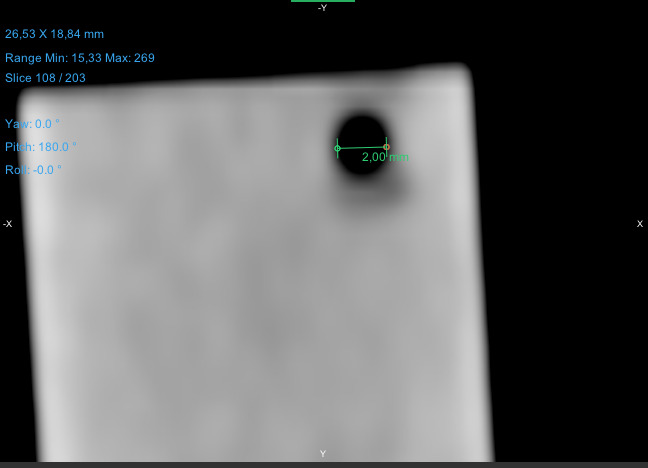

Sichtbar werden Poren und Lunker, Fehlstellen in Klebungen und Kernanbindungen, Fremdeinschlüsse, Risse und die gesamte innenliegende Geometrie.
Nach der Aufnahme ist das Bauteil unverändert und weiter verwendbar.
Wie es abläuft
| Anfragen | Sie schreiben uns, welches Bauteil Sie haben und wie lang es ist. Wir sagen Ihnen, ob es passt, und nennen den Termin. |
| Bringen | Sie bringen das Bauteil nach Göppingen oder schicken es uns. Wir melden uns, sobald es da ist. |
| Scannen | Das Bauteil kommt auf die Liege und fährt durch. Das dauert unter einer Minute. Sie müssen nicht dabei sein. |
| Daten | Sie bekommen hunderte Schnittbilder durch das ganze Bauteil und das komplette Volumen zum Download. |
| Zurück | Das Bauteil geht unbeschädigt zurück. Genau so, wie Sie es gebracht haben. |
Was reinpasst
| Länge | bis 1.600 mm |
| Querschnitt | bis 500 × 500 mm |
| Kleinste erkennbare Stelle | 0,35 mm |
| Aufnahmezeit | unter 1 Minute |

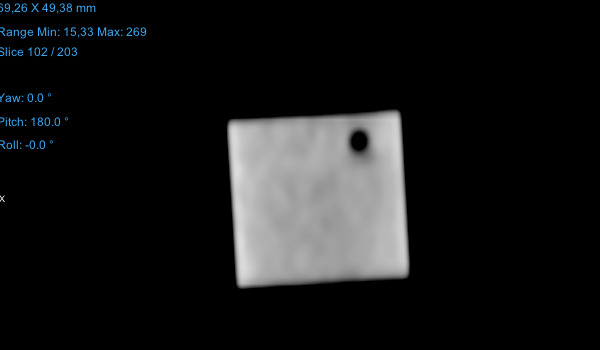

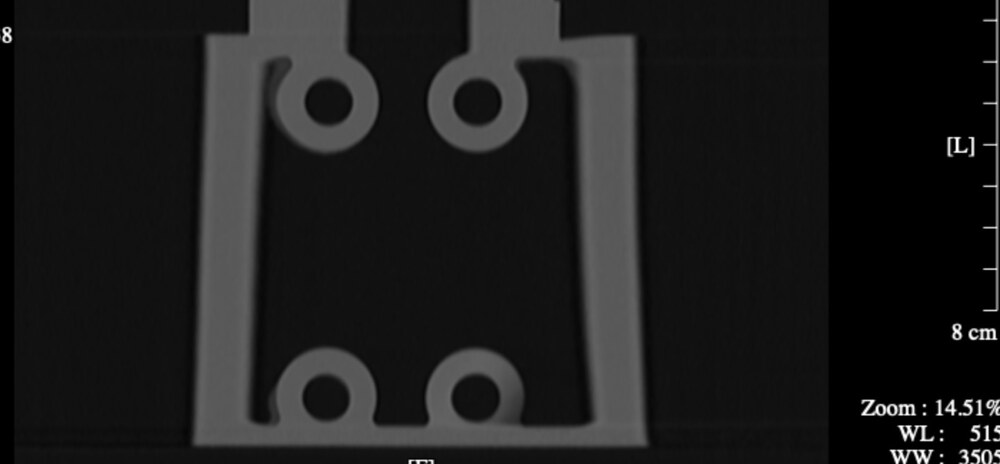

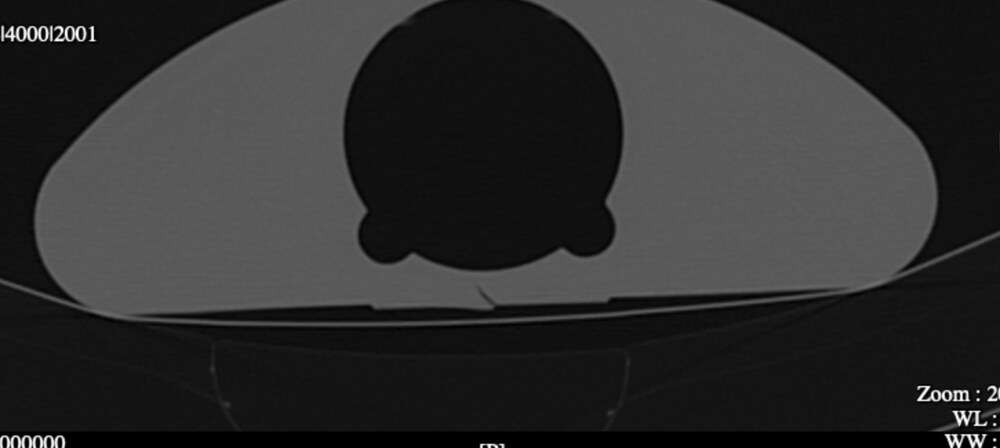

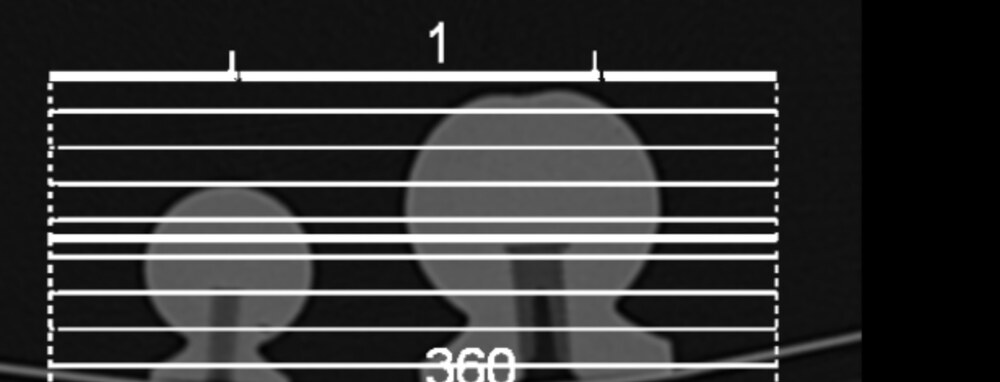

Referenzen
Aufnahmen aus unseren bisherigen Scans.
Preis
2.500 € je Liege
Sie kaufen das Volumen. 1.600 × 500 × 500 Millimeter. Ein Meterteil oder zwölf kleine, der Preis bleibt gleich.
Zuzüglich Umsatzsteuer. Versand trägt der Auftraggeber.
Sie betreiben ein CT?
Zwischen zwei Terminen steht Ihr Gerät still. Wir bringen Industrieaufträge, Sie fahren den Scan. Kein Umbau, keine Investition.
Partner
E-Motion Rennteam der Hochschule Aalen. ML3D GmbH, Hattenhofen. DSW Solutions, Göppingen. Hochschule Aalen. INNO-Z, Innovationszentrum an der Hochschule Aalen.
Kontakt
Schreiben Sie uns, welches Bauteil Sie haben und wie lang es ist. Wir melden uns mit Termin und Ablauf.
